Das Anschlusspanel an Ihrem Fernsehgerät ermöglicht Ihnen den Anschluss von Eingangskabeln sowie einer Vielzahl von Zusatzgeräten, wie z.B. einem Blu-ray-Player oder einem Musiksystem.
Produkte, die Sie an diese Buchsen anschließen, können im Menü Quellen registriert werden. Weitere Informationen finden Sie im Artikel Einrichtung angeschlossener Produkte.

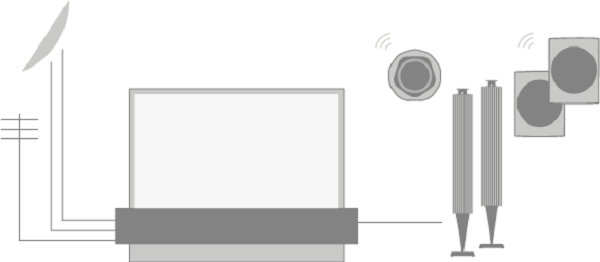

Die Abbildung zeigt ein Beispiel für den Anschluss an die Buchsen AERIAL, SAT 1-2 und PL1-4.
Denken Sie daran, das Fernsehgerät vom Netz zu trennen, bevor Sie irgendwelche Produkte an Ihr Fernsehgerät anschließen. Ausgenommen beim Anschluss einer Quelle an einen HDMI IN- oder USB-Anschluss.
Je nach Art des Produktes, das Sie an Ihr Fernsehgerät anschließen sind unterschiedliche Kabel und eventuell auch Adapter erforderlich. Kabel und Adapter sind bei Ihrem Bang & Olufsen Fachhändler erhältlich.
Tuner
- Wenn Sie die Funktionen des Festplattenrecorders in Verbindung mit einer Satellitenschüssel verwenden, müssen Sie einen LNB-Kopf mit zwei Ausgängen verwenden. Wenn Sie mehr als eine Satellitenschüssel verwenden, müssen Sie auch einen Multi-DISEqC-Schalter verwenden. Weitere Informationen erhalten Sie bei Ihrem Bang & Olufsen Fachhändler.
- Beachten Sie, dass die Tuner-Optionen je nach Ihrem Markt variieren können.
Lautsprecher
- Verwenden Sie Lautsprecher von Bang & Olufsen. Benötigte Kabel sind bei Ihrem Bang & Olufsen Fachhändler erhältlich.
- Sie können bis zu acht Lautsprecher kabellos anschließen. Weitere Informationen finden Sie im Artikel Soundeinstellungen.
- Für die bestmögliche kabellose Verbindung wird empfohlen, alle kabellosen Lautsprecher innerhalb einer Entfernung von ca. 9 Metern vom Fernseher aufzustellen.
- Stellen Sie keine Hindernisse vor das Fernsehgerät oder die kabellosen Lautsprecher, da dies zu Störungen der kabellosen Verbindung führen könnte. Die kabellosen Lautsprecher sollten in einem Raum aufgestellt werden und vom Fernseher aus sichtbar sein. In der Anleitung für Ihren Lautsprecher finden Sie Informationen darüber, ob Ihr Lautsprecher kabellos angeschlossen werden kann oder nicht.
Produkte mit einem HDMI™-Ausgang
- Produkte mit HDMI-Ausgang, wie z.B. eine Set-Top-Box, können an jeden verfügbaren HDMI-IN-Anschluss des Fernsehers angeschlossen werden. Weitere Informationen über das Einrichten angeschlossener Produkte finden Sie im Artikel Einrichtung angeschlossener Produkte.
- Eine konfigurierte Quelle kann mithilfe der Beoremote One und manche über das Home-Menp ausgewählt werden.
- Angeschlossene Produkte können mit ihrer eigenen Fernbedienung bedient werden, oder Sie können, falls verfügbar, eine Peripheral Unit Controller (PUC) Tabelle herunterladen, um die Bang & Olufsen Fernbedienung zu verwenden. Weitere Informationen finden Sie im Artikel Service und Softwareaktualisierung.
Verbindungsleisten
- Produkte, die Sie dauerhaft an die Verbindungsleiste anschließen, können im Menü Quellen registriert werden, indem Sie für jede Quelle die Taste
drücken. Weitere Informationen finden Sie im Artikel Einrichtung verbundener Artikel. - Wir empfehlen Ihnen, das Fernsehgerät mit dem Internet zu verbinden, um die Smart TV-Funktionen zu nutzen, Software-Updates zu erhalten und Peripheral Unit Controller (PUC) Tabellen herunterzuladen. PUC-Tabellen ermöglichen es Ihnen, angeschlossene Geräte mit Ihrer Bang & Olufsen Fernbedienung zu bedienen, auch wenn diese nicht von Bang & Olufsen sind.
- Verbinden Sie den Stromanschluss ( ͠ ) auf der Verbindungsleiste Ihres Fernsehgerätes mit der Wandsteckdose.
- Der mitgelieferte Stecker und das Netzkabel sind speziell für das Produkt ausgelegt. Verwenden Sie keinen anderen Stecker. Falls das Netzkabel beschädigt ist, müssen Sie bei Ihrem Bang & Olufsen Fachhändler ein neues kaufen.
| ( ͠ ) Stromversorgung (Bildschirm) Verbindung mit der Stromversorgung. |
|

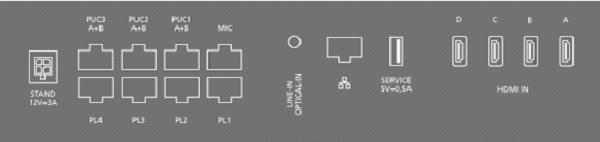

| SoundCenter - Verbindungsleiste | |
| ( ͠ ) Stromversorgung (SoundCenter) Verbindung mit der Stromversorgung. |
- STAND
Für die Verbindung eines motorisierten Standfußes oder Wandhalterung. Für Informationen, wie Sie den Standfuß oder die Wandhalterung kalibrieren können, lesen Sie bitte den Artikel Einstellungen des Standfußes. - PUC 1-3 (A+B)
Für IR-Signale zur Bedienung externer Produkte, die an einen HDMI-IN-Anschluss angeschlossen sind. Ermöglicht Ihnen Geräte mit Ihrer Bang & Olufsen Fernbedienung zu bedienen, auch wenn diese nicht von Bang & Olufsen sind. - MIC
Ausschließlich zum Anschluss eines Kalibrierungsmikrofons, um angeschlossene Lautsprecher automatisch kalibrieren zu können. - PL 1-4 (Power Link)
Für den Anschluss externer Lautsprecher in einer Surround-Sound-Umgebung. Weitere Informationen finden Sie im Artikel Produkte verbinden. - LINE-IN, OPTICAL-IN
Left and right line input/optical input. (Ethernet)
Für die Verbindung mit dem Internet. Für den Zugang zum Internet, Smart TV, Software-Updates und PUC-Downloads.- Stellen Sie sicher, dass die kabelgebundene Verbindung zwischen dem Produkt und dem Router Ihr Gebäude nicht verlässt, um einen Kontakt mit Hochspannung zu vermeiden.
- Es wird dringend empfohlen, dass Sie Ihr Fernsehgerät so einstellen, dass die Systemsoftware automatisch aktualisiert wird, siehe den Artikel Service und Softwareaktualisierung.
- SERVICE
Nur für den Service. - HDMI IN A-D
Das High Definition Multimedia Interface (HDMI) ermöglicht den Anschluss vieler verschiedener Quellen, wie Set-Top-Boxen, Multimedia-Player, Blu-ray-Player oder eines PCs. Für die Bedienung von Produkten, die nicht von Bang & Olufsen sind, mit Ihrer Bang & Olufsen Fernbedienung und für eine optimale Klangqualität wird empfohlen, die Produkte an die HDMI-Anschlüsse des Soundcenters anzuschließen.

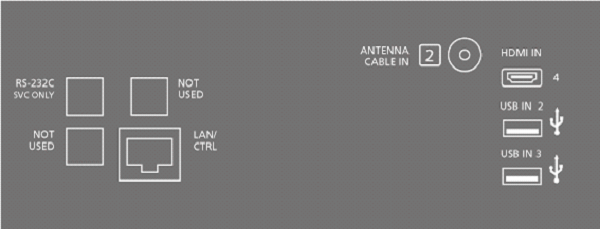

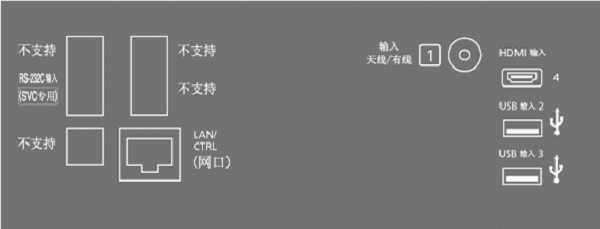

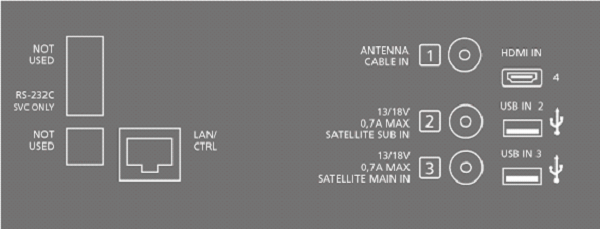

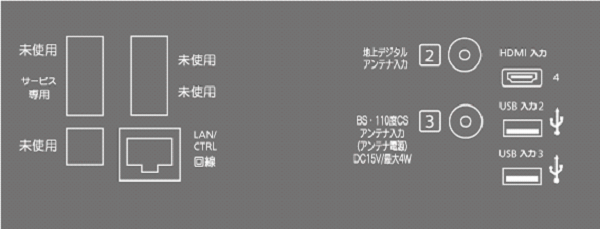

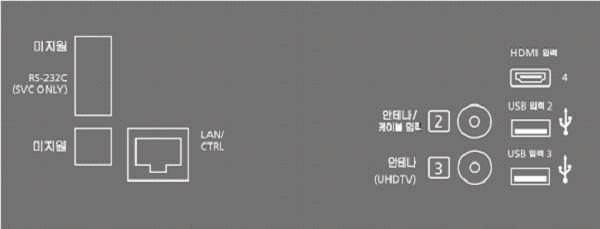

TV-Bildschirm - Hauptanschlussleiste
| Nur EU | |
| Nur China | |
| Nur Hong Kong/Asien | |
| Nur Japan | |
| Nur Korea | |
| Nur Nordamerika |
- RS232 (NUR SVC)
Nur für den Service. - LAN/CTRL
Zum Anschluss des an das SoundCenter angeschlossenen Ethernet-Kabels. Nur für die Einrichtung.
- 1-3 (Antennen-Eingangsbuchsen) Nur für die Einrichtung. Antennen-Eingangsbuchsen, z.B. für ein digitales Antennen-/Kabel-TV-Netzwerk, digitale Satellitensignale oder ein UHD-TV-Signal. Sie verfügen möglicherweise nicht über alle Anschlüsse 1, 2 und 3. Die Antennen-Eingangsbuchsen müssen mit dem beiliegenden Tuner-Verlängerungskabel in den zentralen Anschlussbereich des Fernsehgerätes verlegt werden. Vergleichen Sie die Nummern der Buchsen mit den Nummern auf den Tuner-Verlängerungskabeln.
- HDMI IN 4
Das High Definition Multimedia Interface (HDMI) ermöglicht den Anschluss vieler verschiedener Quellen, wie Set-Top-Boxen, Multimedia-Player, Blu-ray-Player oder eines PCs. Für die Bedienung von Produkten, die nicht von Bang & Olufsen sind, mit Ihrer Bang & Olufsen Fernbedienung und für eine optimale Klangqualität wird empfohlen, die Produkte an die HDMI-Anschlüsse des Soundcenters anzuschließen. - USB IN 2-3 (
)
Zum Anschluss eines USB-Geräts zum Durchsuchen von digitalen Fotos, Video- oder Musikdateien. Wenn Sie eine USB-Festplatte oder SSD anschließen, können Sie diese als externen Festplattenrecorder verwenden.
TV-Bildschirm - seitliche Anschlussleiste
| Nur EU | |
| Nur China | |
| Nur Hong Kong/Asien | |
| Nur Japan | |
| Nur Korea | |
| Nur Nordamerika |
- HDMI IN 1 & 3*
Das High Definition Multimedia Interface (HDMI) ermöglicht den Anschluss vieler verschiedener Quellen, wie Set-Top-Boxen, Multimedia-Player, Blu-ray-Player oder eines PCs. Für die Bedienung von Produkten, die nicht von Bang & Olufsen sind, mit Ihrer Bang & Olufsen Fernbedienung und für eine optimale Klangqualität wird empfohlen, die Produkte an die HDMI-Anschlüsse des Soundcenters anzuschließen.
*HDMI 2 ist für die Kommunikation mit dem SoundCenter reserviert. - USB IN 1 (
)
Zum Anschluss eines USB-Geräts zum Durchsuchen von digitalen Fotos, Video- oder Musikdateien. Wenn Sie eine USB-Festplatte oder SSD anschließen, können Sie diese als externen Festplattenrecorder verwenden. - PCMCIA-KARTENSOCKEL X 2
Zum Einsetzen eines CA-Moduls und einer Karte für den Zugang zu kodierten digitalen Kanälen. Weitere Informationen zu kompatiblen Karten- und Modulkombinationen erhalten Sie bei Ihrem Bang & Olufsen Fachhändler. Diese Sockel sind nur in einigen Märkten erhältlich.

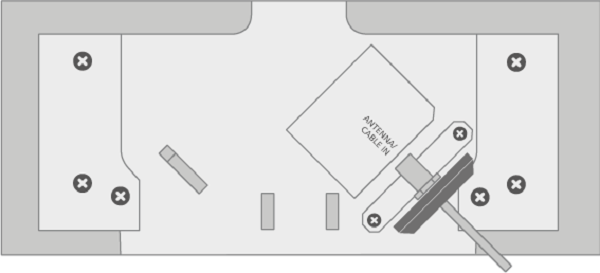

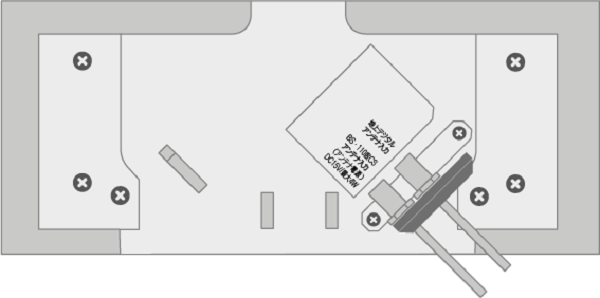

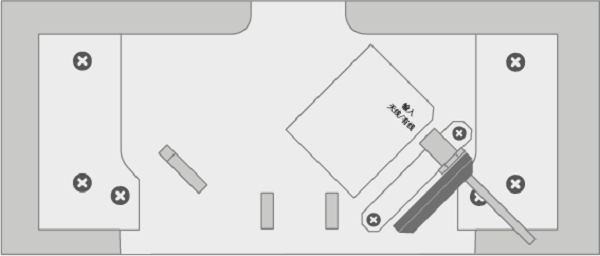

TV-Bildschirm - mittlere Anschlussleiste
| Nur EU | |
| Nur China | |
| Nur Hong Kong/Asien | |
| Nur Japan | |
| Nur Korea | |
| Nur Nordamerika |

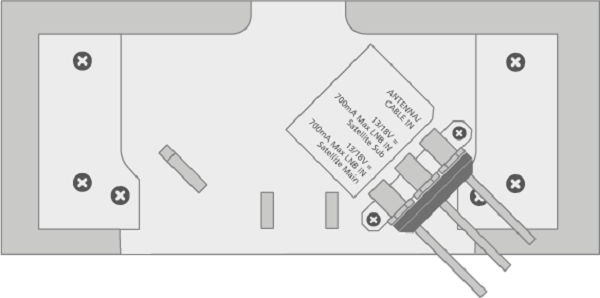

- ANTENNE/KABEL IN
Anschluss für ein Eingangssignal der Antenne eine digitalen Antennen-/Kabel-TV-Netzwerk oder eines analogen TV-Signals. - 700mA LNB IN Satelliten-Sub
Anschluss für ein Eingangssignal der Antenne eines digitalen Satellitensignales. Dieser Anschluss ist nur in einigen Märkten erhältlich. - 700mA LNB IN Satelliten-Hauptanschluss
Anschluss für ein Eingangssignal der Antenne eines digitalen Satellitensignales. Dieser Anschluss ist nur in einigen Märkten erhältlich. - ANTENNE /(UHDTV)
Anschluss für ein Eingangssignal der Antenne eines digitalen Antennen-/Kabel-TV-Netzwerks oder für ein UHDTV-TV-Signal. Dieser Anschluss ist nur in einigen Märkten erhältlich.
