Die Anschlussleiste des Soundcenters ermöglicht den Anschluss von Kabeln zur Signaleingabe sowie einer Vielzahl von Zusatzgeräten, wie z.B. einer Set-Top-Box oder einem digitalen Mediaplayer.
Produkte, die Sie an diese Buchsen anschließen, können im Menü Quellen registriert werden. Weitere Informationen finden Sie im Artikel Einrichtung angeschlossener Produkte.
Je nach Art des Produkts, das Sie an den Beovision Harmony anschließen, werden unterschiedliche Kabel und eventuell auch Adapter benötigt. Kabel und Adapter sind bei Ihrem Bang & Olufsen Fachhändler erhältlich.
Lautsprecher
Verwenden Sie Lautsprecher von Bang & Olufsen. Die benötigten Kabel sind bei Ihrem Bang & Olufsen Fachhändler erhältlich.
Sie können bis zu acht Lautsprecher kabellos anschließen. Weitere Informationen finden Sie im Artikel Soundeinstellungen.
Für die bestmögliche kabellose Verbindung wird empfohlen, alle kabellosen Lautsprecher innerhalb einer Entfernung von ca. 9 Metern zum Fernseher aufzustellen.
Stellen Sie keine Hindernisse vor den Beovision Harmony oder die kabellosen Lautsprecher, da dies zu Störungen der kabellosen Verbindung führen könnte. Die kabellosen Lautsprecher sollten in einem Raum aufgestellt werden und vom Fernseher aus sichtbar sein. In der Anleitung für Ihren Lautsprecher finden Sie Informationen darüber, ob Ihr Lautsprecher kabellos angeschlossen werden kann oder nicht.
Produkte mit einem HDMI™-Ausgang
Produkte mit HDMI-Ausgang, wie z.B. eine Set-Top-Box, können an jeden verfügbaren HDMI-IN-Anschluss des Fernsehers angeschlossen werden. Weitere Informationen über das Einrichten angeschlossener Produkte finden Sie im Artikel Einrichtung angeschlossener Produkte.
Eine konfigurierte Quelle kann mithilfe der Beoremote One ausgewählt werden.
Angeschlossene Produkte können mit ihrer eigenen Fernbedienung gesteuert werden, oder Sie können, falls verfügbar, eine Peripheral Unit Controller (PUC) Tabelle herunterladen, um die Bang & Olufsen Fernbedienung zu verwenden. Weitere Informationen finden Sie im Artikel Service und Software-Aktualisierung.
Verbindungsleisten
Produkte, die Sie dauerhaft an die Verbindungsleiste anschließen, können im Menü Quellen registriert werden, indem Sie für jede Quelle die mittlere Taste drücken. Weitere Informationen finden Sie im Artikel Einrichtung angeschlossener Produkte.
Wir empfehlen Ihnen, das Fernsehgerät mit dem Internet zu verbinden, um die Smart TV-Funktionen verwenden zu können, Software-Updates zu erhalten und Peripheral Unit Controller (PUC) Tabellen herunterzuladen. PUC-Tabellen ermöglichen es Ihnen, angeschlossene Geräte mit Ihrer Bang & Olufsen Fernbedienung zu bedienen, auch wenn diese nicht von Bang & Olufsen sind.
Verbinden Sie den Stromanschluss ( ͠ ) auf der Verbindungsleiste Ihres Fernsehgerätes mit der Wandsteckdose.
Der mitgelieferte Stecker und das Netzkabel sind speziell für das Produkt ausgelegt. Verwenden Sie keinen anderen Stecker. Falls das Netzkabel beschädigt ist, müssen Sie bei Ihrem Bang & Olufsen Fachhändler ein neues kaufen.
| ( ͠ ) Stromversorgung (Soundcenter) Verbindung mit der Stromversorgung. |
|

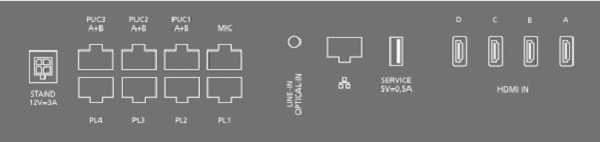

VERBINDUNGSLEISTE |
- STAND
Für die Verbindung eines motorisierten Standfußes. - PUC 1-3 (A+B)
Für IR-Signale zur Bedienung externer Produkte, die an einen HDMI-IN-Anschluss angeschlossen sind. Ermöglicht Ihnen, Geräte mit Ihrer Bang & Olufsen Fernbedienung zu bedienen, auch wenn diese nicht von Bang & Olufsen sind. - MIC
Ausschließlich zum Anschluss eines Kalibrierungsmikrofons, um angeschlossene Lautsprecher automatisch kalibrieren zu können. - PL 1-4 (Power Link)
Für den Anschluss externer Lautsprecher in einer Surround-Sound-Umgebung. Weitere Informationen finden Sie im Artikel Produkte verbinden. - LINE-IN, OPTICAL-IN
Linke und rechte Line-Eingabe/optische Eingabe. (Ethernet)
Für die Verbindung mit dem Internet. Für den Zugang zum Internet, Smart TV, Software-Updates und PUC-Downloads.- Stellen Sie sicher, dass die kabelgebundene Verbindung zwischen dem Produkt und dem Router Ihr Gebäude nicht verlässt, um einen Kontakt mit Hochspannung zu vermeiden.
- Es wird dringend empfohlen, dass Sie Ihr Fernsehgerät so einstellen, dass die Systemsoftware automatisch aktualisiert wird, siehe den Artikel Service und Softwareaktualisierung.
- SERVICE
Diese Verbindung versorgt den Bewegungsmechanismus der Lautsprecher mit Strom. - HDMI IN A-D
Das High Definition Multimedia Interface (HDMI) ermöglicht den Anschluss vieler verschiedener Quellen, wie Set-Top-Boxen, Multimedia-Player, Blu-ray-Player oder eines PCs. Für die Bedienung von Produkten, die nicht von Bang & Olufsen sind, mit Ihrer Bang & Olufsen Fernbedienung und für eine optimale Klangqualität wird empfohlen, die Produkte an die HDMI-Anschlüsse des Soundcenters anzuschließen.
