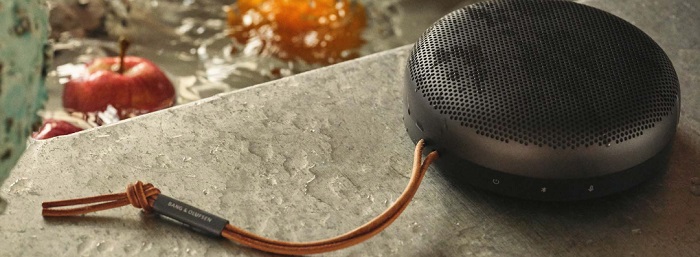

Die untenstehende Tabelle enthält eine detaillierte Beschreibung der verschiedenen Stufen der IP-Zertifizierung. Die erste Zahl bezieht sich auf den Schutz vor Festkörpern (z.B. Staub), während die zweite Zahl sich auf den Schutz vor Flüssigkeiten bezieht. Für den Beosound A1 2nd Gen mit der Schutzart IP67 bedeutet dies, dass er vollständig staubdicht ist und bis zu 30 Minuten in Wasser bis zu 1 Meter Tiefe untergetaucht werden kann.
|
Einstufung |
Schutz vor Festkörpern |
Schutz vor Flüssigkeiten |
|
Schutz gegen |
Schutz gegen |
|
|
0 |
Kein Schutz gegen Kontakt und Eindringen von Gegenständen. |
Kein Schutz gegen Flüssigkeiten. |
|
1 |
Eindringen: >50 mm / 2,0 in jeder großen Oberfläche des Körpers, wie z.B. dem Handrücken, aber kein Schutz gegen absichtlichen Kontakt mit einem Körperteil. |
Tropfwasser: Vertikal fallende Tropfen, die in aufrechter Position auf einen Drehtisch montiert und 10 Minuten lang mit 1 U/min gedreht werden. |
|
2 |
Eindringen: >50 mm / 2,0 in jeder großen Oberfläche des Körpers, wie z.B. dem Handrücken, aber kein Schutz gegen absichtlichen Kontakt mit einem Körperteil. |
Tropfendes Wasser bei einer Neigung von 15° - vier Positionen wurden innerhalb von zwei Achsen für jeweils 2,5 Minuten getestet - insgesamt 10 Minuten. |
|
3 |
Eindringen: >2,5 mm / 0,098 in Werkzeuge, dicke Drähte, usw. |
Sprühwasser: Wasser, das als Spray in einem beliebigen Winkel bis zu 60° aus der Senkrechten fällt, entweder 10 Minuten lang mit einer oszillierenden Vorrichtung oder 5 Minuten lang mit einer Abschirmung. |
|
4 |
Eindringen: >1 mm / 0,039 in die meisten Drähte, dünne Schrauben usw. |
Spritzwasser: Wasser, das entweder 10 Minuten lang mit einer oszillierenden Vorrichtung oder 5 Minuten lang ohne Abschirmung aus jeder Richtung gegen das Gehäuse spritzt. |
|
5 |
Staubschutz: Das Eindringen von Staub ist nicht vollständig verhindert, aber er kann nicht in einer Menge eindringen, die den zufriedenstellenden Betrieb des Geräts beeinträchtigt. |
Wasserstrahlen - Wasser, das von einer Düse (6,3 mm (0,25 in)) aus jeder Richtung mindestens 3 Minuten lang gegen das Gehäuse gespritzt wird. |
|
6 |
Staubdicht: Kein Eindringen von Staub; vollständiger Schutz gegen Berührung (staubdicht). Es muss ein Vakuum mit einer Testdauer von bis zu 8 Stunden basierend auf dem Luftstrom angewendet werden. |
Starke Wasserstrahlen - Wasser, das in starken Strahlen (12,5 mm (0,49 in)) aus jeder Richtung mindestens 3 Minuten lang gegen das Gehäuse gespritzt wird. |
|
7 |
|
Eintauchen in Wasser bis zu einer Tiefe von 1 Meter (3 ft 3 in) bis zu 30 Minuten. |
|
8 |
|
Eintauchen, 1 Meter (3 ft 3 in) oder mehr Tiefe (vom Hersteller angegebene Zeit). |
