El panel de conexión del televisor le permite conectar cables de señal de entrada, así como una gran variedad de productos adicionales, tales como un reproductor Blu-ray o un equipo de música.
Puede registrar los productos que enchufe a estas entradas en el menú Fuentes. Para más información, consulte el artículo Configurar productos conectados.

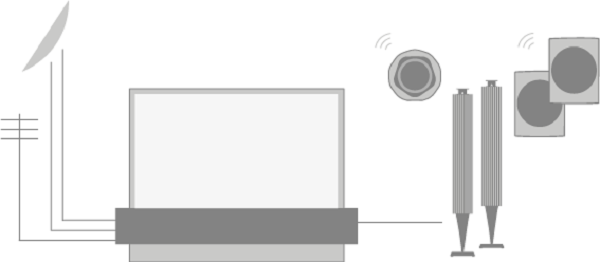

La imagen anterior muestra un ejemplo de varias conexiones en las entradas AERIAL, SAT 1-2 y PL1-4.
Antes de conectar cualquier producto al televisor, desenchufe primero el televisor de la corriente, salvo que conecte una fuente a la entrada HDMI o USB.
En función del tipo de producto que conecte al televisor, necesitará unos cables e incluso unos adaptadores específicos. Puede adquirirlos en su distribuidor Bang & Olufsen.
Sintonizador
- Si utiliza las funciones de grabación en el disco duro con una antena parabólica, deberá utilizar un cabezal LNB con dos salidas. Si tiene más de una antena parabólica, deberá utilizar también un conmutador múltiple DISEqC. Para más información, contacte con su distribuidor Bang & Olufsen.
- Tenga en cuenta que las opciones del sintonizador pueden variar según el mercado.
Altavoces
- Utilice unos altavoces Bang & Olufsen. Puede adquirir los cables en su distribuidor Bang & Olufsen.
- También puede conectar hasta ocho altavoces de forma inalámbrica. Para más información, consulte el artículo Configuración del sonido.
- Para obtener una conexión inalámbrica óptima, recomendamos colocar todos los altavoces inalámbricos a una distancia de 9 metros (aprox.) del televisor.
- No coloque ningún obstáculo frente al televisor o los altavoces inalámbricos, ya que esto podría interferir con la conexión inalámbrica. Se recomienda colocar los altavoces inalámbricos en la misma habitación en un lugar visible desde el televisor. Consulte la guía del altavoz para averiguar si es compatible con una conexión inalámbrica.
Productos con salida HDMI™
- Los productos con salida HDMI (por ejemplo, un decodificador) pueden conectarse a cualquier entrada HDMI disponible en el televisor. Para más información sobre cómo configurar productos conectados, consulte el artículo Configurar productos conectados.
- Puede seleccionar una fuente configurada con el mando a distancia Beoremote One. También puede seleccionar algunas fuentes configuradas a través del menú Inicio.
- Los productos conectados pueden controlarse con su propio mando a distancia. También puede descargar una tabla de controlador de unidad periférica (PUC), si está disponible, para utilizar el mando Bang & Olufsen. Para más información, consulte el artículo Actualizaciones de software y servicio.
Paneles de conexión
- Puede registrar los productos que conecte de forma permanente al panel de conexión en el menú Fuentes pulsando el botón
para cada fuente. Para más información, consulte el artículo Configurar productos conectados. - Recomendamos que conecte el televisor a Internet para utilizar las funciones de Smart TV, recibir actualizaciones de software y descargar las tablas de controlador de unidad periférica (PUC). Las tablas PUC le permiten controlar los productos conectados de otras marcas con el mando a distancia Bang & Olufsen.
- Conecte el enchufe ( ͠ ) del panel de conexión del televisor a una toma de corriente.
- El enchufe y el cable incluidos están específicamente diseñados para el producto. Absténgase de reemplazar el enchufe. En caso de que el cable se deteriore, deberá adquirir uno nuevo en su distribuidor Bang & Olufsen.
| ( ͠ ) Enchufe (pantalla) Conexión a la toma de corriente |
|

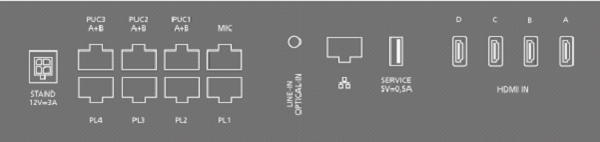

| Centro de sonido - panel de conexión | |
| ( ͠ ) Enchufe (Centro de sonido) Conexión a la toma de corriente |
- SOPORTE (STAND)
Para conectar un soporte de suelo o pared motorizado. Para más información sobre cómo calibrar un soporte de suelo o de pared, consulte el artículo Ajustes del soporte. - PUC 1-3 (A+B)
Para señales de control infrarrojas (IR) enviadas a productos externos conectados a una entrada HDMI. Permite controlar productos de otras marcas con el mando Bang & Olufsen. - MIC
Para conectar únicamente un micrófono de calibración. Permite calibrar los altavoces conectados automáticamente. - PL 1-4 (Power Link)
Para conectar altavoces externos en un sistema de sonido envolvente. Para más información, consulte el artículo Productos conectados. - ENTRADA DE LÍNEA (LINE-IN), ENTRADA ÓPTICA (OPTICAL-IN)
Entrada de línea/entrada óptica izquierda y derecha. (Ethernet)
Para la conexión a Internet. Permite acceder a Internet, utilizar las funciones de Smart TV, recibir actualizaciones de software y descargar tablas de controlador de unidad periférica.- Asegúrese de que la conexión por cable entre el producto y el rúter no sale del edificio para evitar que entre en contacto con alta tensión.
- Recomendamos configurar el televisor para que actualice el software del sistema automáticamente. Consulte el artículo Actualizaciones de software y servicio.
- SERVICIO (SERVICE)
Para uso de servicio. - ENTRADA HDMI (HDMI IN) A-D
La interfaz multimedia de alta definición permite conectar una gran cantidad de fuentes, por ejemplo, un decodificador, un reproductor multimedia, un reproductor de Blu-ray o un ordenador. Para controlar los productos de otras marcas con el mando a distancia Bang & Olufsen, así como para disfrutar de una calidad de sonido óptima, recomendamos conectar los productos a las entradas HDMI del Centro de sonido.

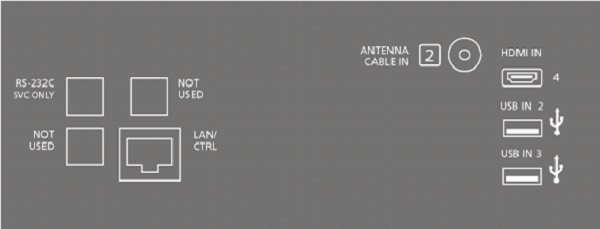

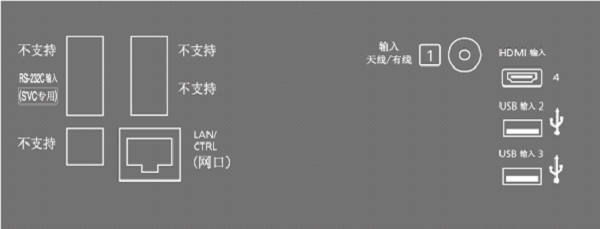

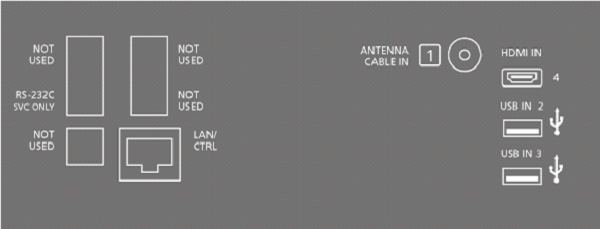

Pantalla del televisor: panel de control principal
| Solo para la UE | |
| Solo para China | |
| Solo para Hong Kong y Asia | |

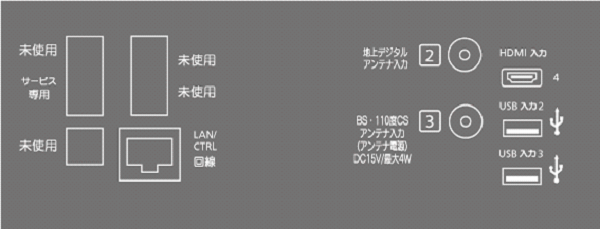

| Solo para Japón | |

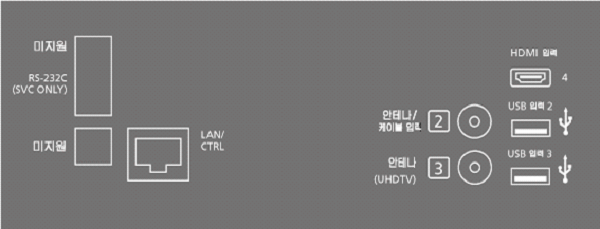

| Solo para Corea | |
| Solo para Norteamérica |
- RS232 (SVC ONLY)
Solo para uso de servicio. - LAN/CTRL
Para conexión del cable Ethernet conectado al Centro de sonido. Solo para instalación.
- 1-3 (tomas de antena) Solo para instalación. Entradas de antena, por ejemplo, para una antena digital o una red de televisión por cable, para señales digitales por satélite o para una señal de televisión UHD. Es posible que su televisor no tenga todas las entradas 1, 2 y 3. Las entradas de antena deben reubicarse en la zona central del conector del televisor con el extensor de cable del sintonizador incluido. Asegúrese de que los números de las entradas coinciden con los números del extensor de cable del sintonizador.
- ENTRADA HDMI (HDMI IN) A-D
La interfaz multimedia de alta definición permite conectar una gran cantidad de fuentes, por ejemplo, un decodificador, un reproductor multimedia, un reproductor de Blu-ray o un ordenador. Para controlar los productos de otras marcas con el mando a distancia Bang & Olufsen, así como para disfrutar de una calidad de sonido óptima, recomendamos conectar los productos a las entradas HDMI del Centro de sonido. - ENTRADA USB (USB IN) 2-3 (
)
Para conectar dispositivos USB para ver fotos digitales, vídeo o archivos de música. Si conecta una memoria USB HDD o SSD, puede utilizarla como grabadora de disco duro externo.
Pantalla del televisor: panel de conexión lateral
| Solo para la UE | |
| Solo para China | |
| Solo para Hong Kong y Asia | |
| Solo para Japón | |
| Solo para Corea | |
| Solo para Norteamérica |
- ENTRADA HDMI (HDMI IN) 1 Y 3*
La interfaz multimedia de alta definición permite conectar una gran cantidad de fuentes, por ejemplo, un decodificador, un reproductor multimedia, un reproductor de Blu-ray o un ordenador. Para controlar los productos de otras marcas con el mando a distancia Bang & Olufsen, así como para disfrutar de una calidad de sonido óptima, recomendamos conectar los productos a las entradas HDMI del Centro de sonido.
* La entrada HDMI 2 está reservada para la comunicación con el Centro de sonido. - ENTRADA USB (USB IN) 1 (
)
Para conectar dispositivos USB para ver fotos digitales, vídeo o archivos de música. Si conecta una memoria USB HDD o SSD, puede utilizarla como grabadora de disco duro externo. - RANURA PARA TARJETA PCMCIA (PCMCIA CARD SLOT) X 2
Para insertar un módulo CA y una tarjeta para acceder a canales digitales codificados. Para más información sobre tarjetas y combinaciones de módulos compatibles, contacte con su distribuidor Bang & Olufsen. Estas entradas están disponibles solo en algunos mercados.

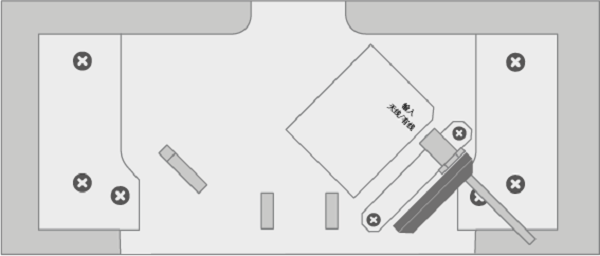

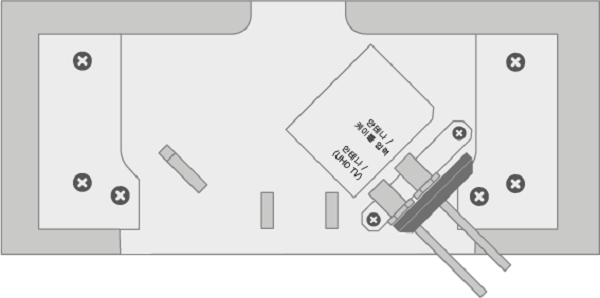

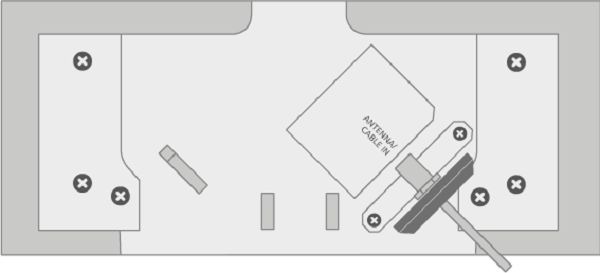

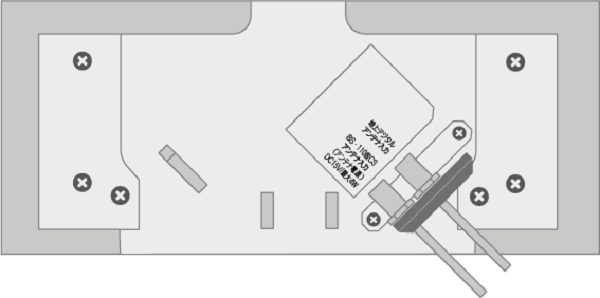

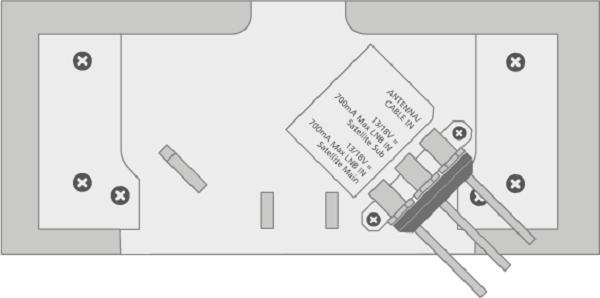

Pantalla del televisor: panel de conexión central
| Solo para la UE | |
| Solo para China | |
| Solo para Hong Kong y Asia | |
| Solo para Japón | |
| Solo para Corea | |
| Solo para Norteamérica |
- ENTRADA ANTENA/CABLE (ANTENNA/CABLE IN)
Toma de antena para redes digitales de antena/cable o para la señal de televisión analógica. - ENTRADA LNB Satélite secundaria 700mA (700mA LNB IN Satellite Sub)
Toma de antena para señales digitales de satélite. Esta entrada solo está disponible en algunos mercados. - ENTRADA LNB Satélite principal 700mA (700mA LNB IN Satellite Main)
Toma de antena para señales digitales de satélite. Esta entrada solo está disponible en algunos mercados. - ANTENA/(UHDTV) (ANTENNA /(UHDTV))
Toma de antena para redes digitales de antena/cable o para señales de televisión UHDTV. Esta entrada solo está disponible en algunos mercados.
Siguiente: Configurar su televisor
