Opsæt dine Beolab 18-højttalere trådløst eller med kabler. Sørg for, at højttalerne er placeret, opsat og tilsluttet i henhold til instruktionerne i denne vejledning samt de medfulgte vejledninger til alt tilbehør. Du kan også kontakte din forhandler vedrørende installation. Baser og beslag fåes som ekstraudstyr.
1

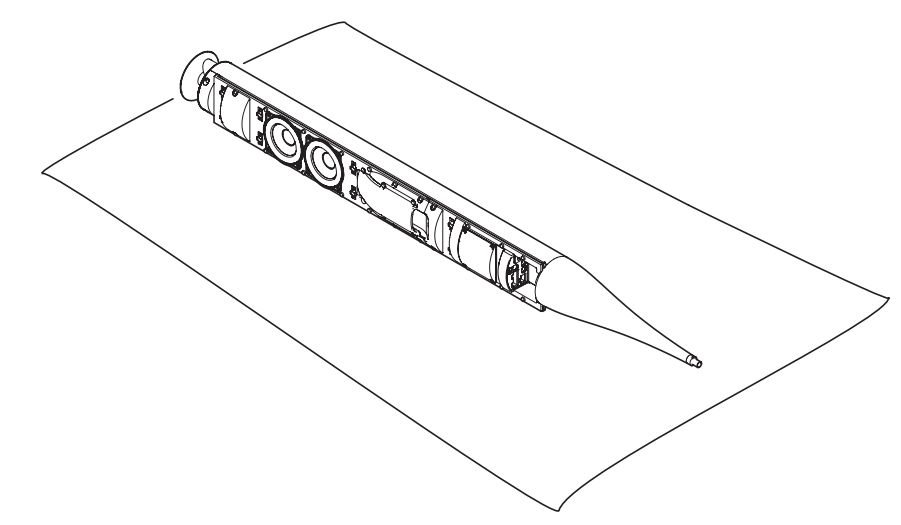

Vær forsigtig med din højttaler
- Ved håndtering af din højttaler, skal du sørge for at placere den på en blød klud eller noget tilsvarende for at undgå ridser på højttaleren.
2

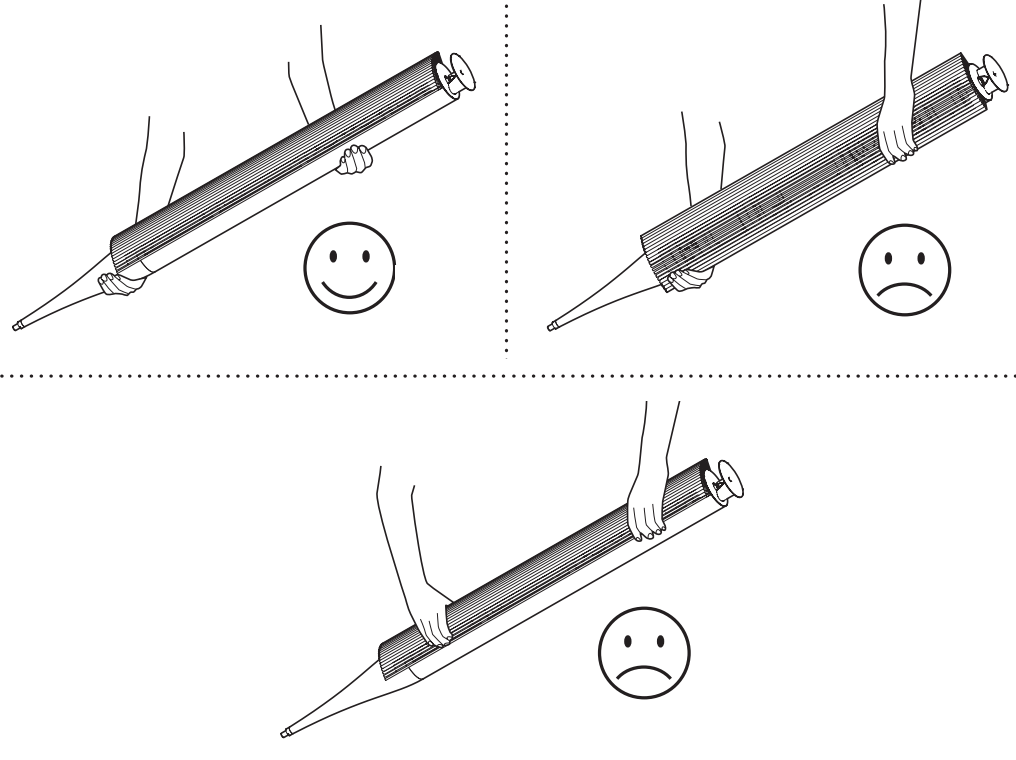

Håndtér din højttaler ved hjælp af aluminiumsstykket
- For at løfte højttaleren, skal du tage fat i toppen og bunden af aluminiumsstykkets bagside, som illustreret:
3

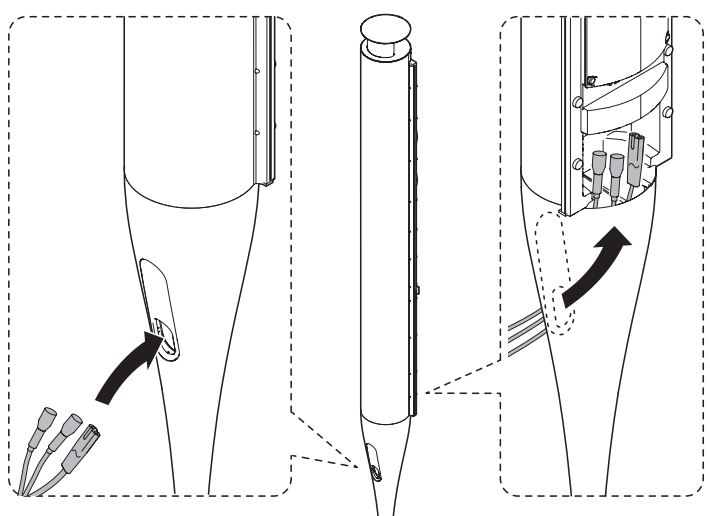

Indfør forbindelseskablerne
- Kablet (eller kablerne) skal indføres bag på højttaleren som illustreret.
4

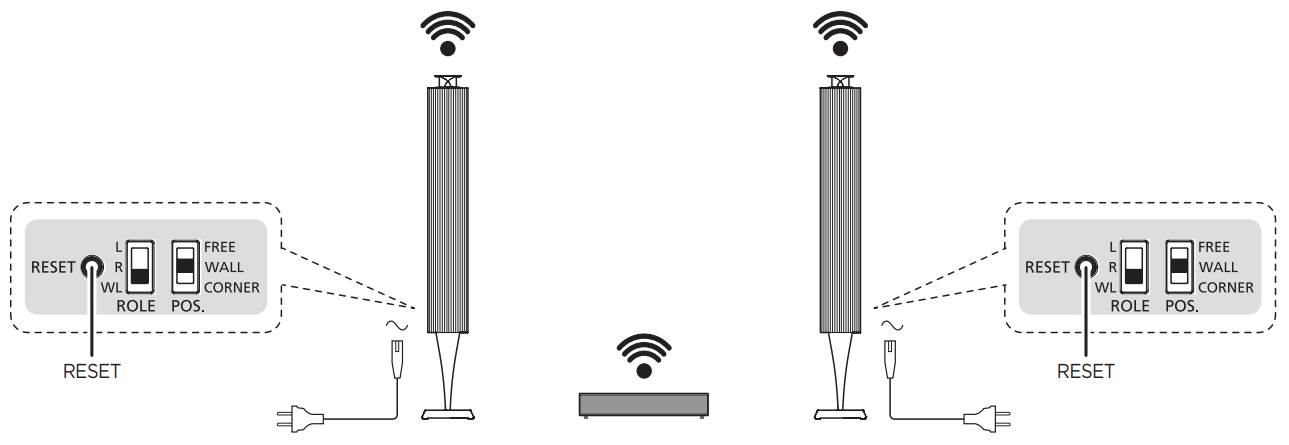

Opsæt din trådløse forbindelse
- Opsæt dit lyd- eller videoprodukt trådløst med et par Beolab 18-højttalere eller opret et trådløst surround sound system.
- Se vejledningen, der fulgte med din trådløse transmitter, for eksempel Beolab Transmitter 1, for information om, hvordan du tilslutter den trådløse transmitter, dit lyd- eller videoprodukt og dine højttalere.
Klik her for at se billedet i en højere opløsning.
5

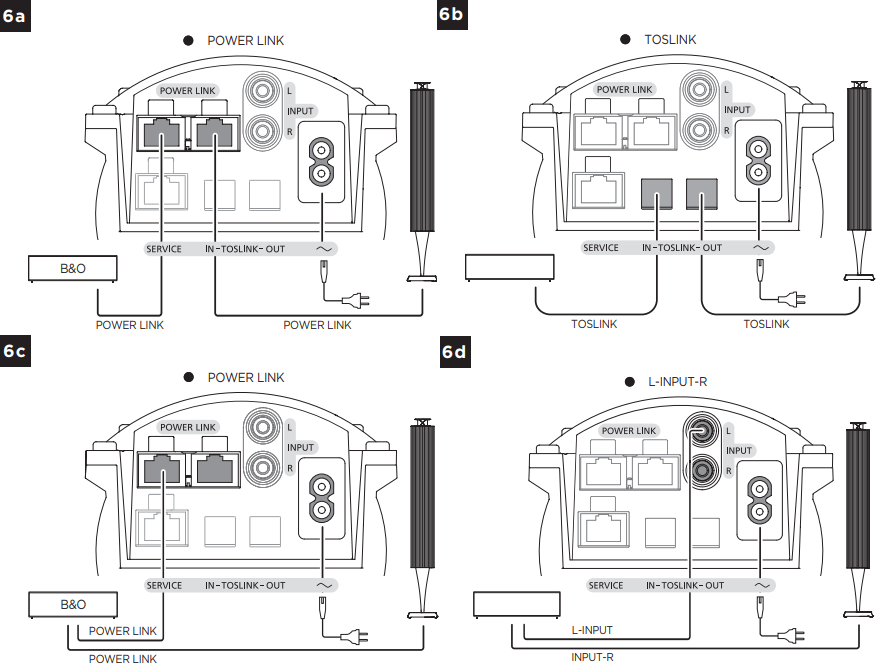

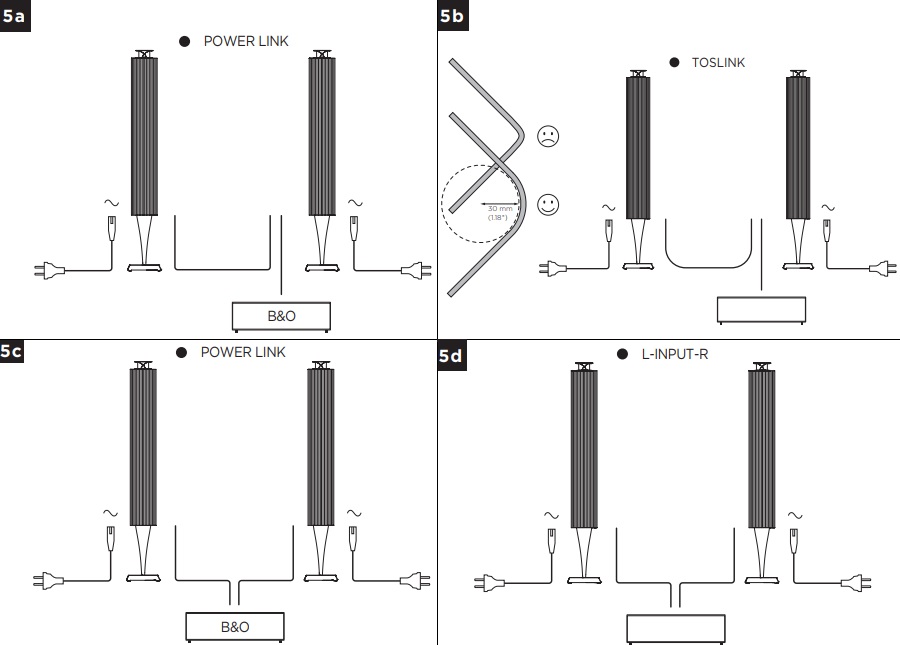

Power Link, Toslink™ eller line-kabler
- Hvis du vælger en kablet opsætning, kan du benytte Power Link, Toslink™ eller line-kabler til at skabe forbindelse mellem din Beolab 18 og dit lyd- eller videoprodukt. Hvis du benytter TosLink™ kabler, skal du lave en sløjfeanlægs-opsætning som illustreret. Dette er også muligt med Power Link-kabler. Vær opmærksom på, at TosLink™ kabler ikke bør blive bøjet i en radius større end 30 mm, da dette kan skabe forstyrrelser i lydydelsen.
Klik her for at se billedet i en højere opløsning.
- Hvis du vælger en kablet opsætning, kan du benytte Power Link, Toslink™ eller line-kabler til at skabe forbindelse mellem din Beolab 18 og dit lyd- eller videoprodukt. Hvis du benytter TosLink™ kabler, skal du lave en sløjfeanlægs-opsætning som illustreret. Dette er også muligt med Power Link-kabler. Vær opmærksom på, at TosLink™ kabler ikke bør blive bøjet i en radius større end 30 mm, da dette kan skabe forstyrrelser i lydydelsen.
6
Benyt aluminiumsstykket til håndtering
- Eksempler på forbindelser. Før kablerne i henhold til instruktionerne, der fulgte med dine baser og beslag. Bemærk, at alle indgange skal være lydstyrkereguleret.
- Stikket SERVICE er kun for service-brug.
Klik her for at se billedet i en højere opløsning.
7

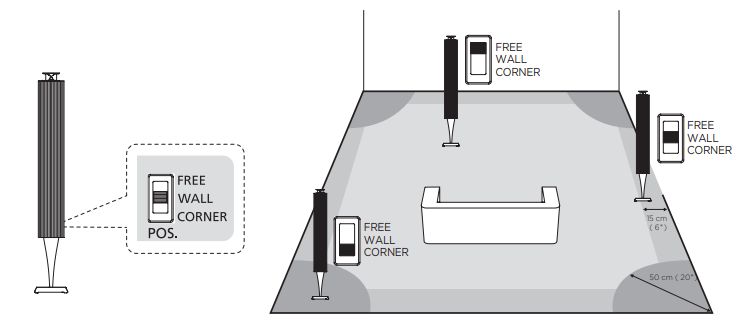

Indstil din ønskede højttalerposition som standard
- Indstil positions-kontakten (POS.) i forhold til, om din højttaler er placeret tæt på en væg, et hjørne eller er i fritstående position. Vægpositionen måles 15 cm fra den tætteste af højttalerens kanter mod væggen.
klik her for at billedet i en højere opløsning.
- Indstil positions-kontakten (POS.) i forhold til, om din højttaler er placeret tæt på en væg, et hjørne eller er i fritstående position. Vægpositionen måles 15 cm fra den tætteste af højttalerens kanter mod væggen.
8

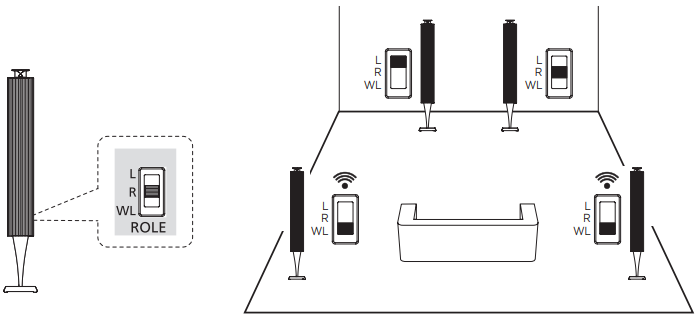

Tildel en rolle til hver højttaler
- Hvis du har en kablet opsætning, skal du indstille rolle-kontakten (ROLLE) i forhold til, om din højttaler er placeret til venstre (L) eller til højre (R) for dit lyd- eller videoprodukt. Hvis du har en trådløs opsætning, skal du altid indstille rolle-kontakten på trådløs (WL).
Klik her for at se billedet i en højere opløsning.
- Hvis du har en kablet opsætning, skal du indstille rolle-kontakten (ROLLE) i forhold til, om din højttaler er placeret til venstre (L) eller til højre (R) for dit lyd- eller videoprodukt. Hvis du har en trådløs opsætning, skal du altid indstille rolle-kontakten på trådløs (WL).
9

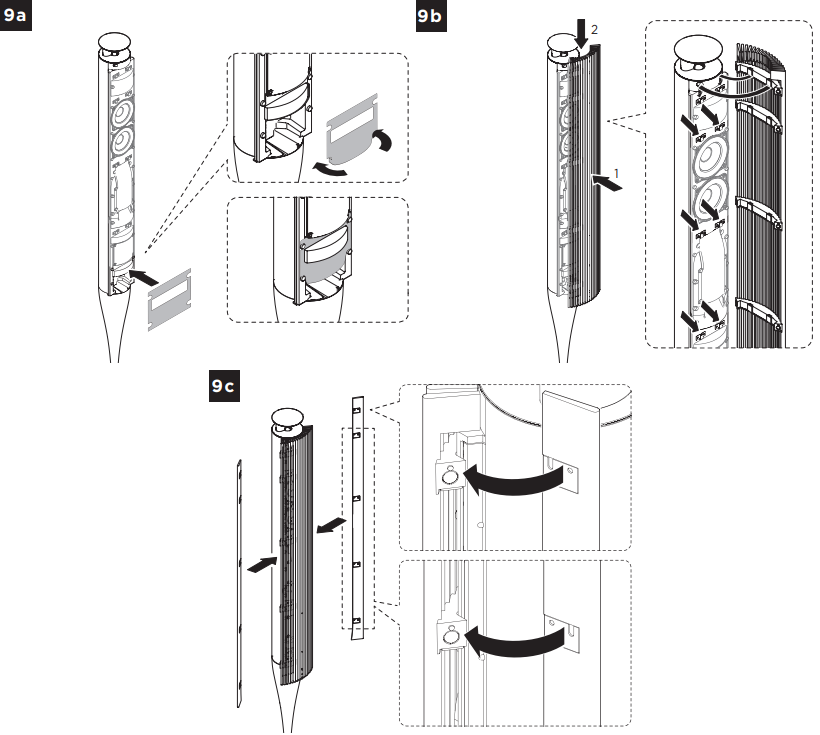

Montér coverne
- (9a) Placér forbindelses-coveret og tryk de nederste hjørner ind i forbindelses-panelet for at sætte dem på plads.
- (9a) Montér frontcoveret
- (9b) og fastgør de to sidecovere når din højttaler, efter eget valg, er monteret på basen eller beslaget.
Klik her for at se billedet i en højere opløsning.
10

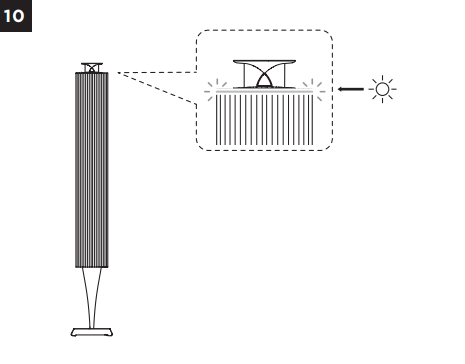

LED-indikatoren
- LED-indikatoren på din Beolab 18 angiver statussen på din enhed, når den er blevet sat op. Klik her for mere viden om LED-indikatoren.
