1

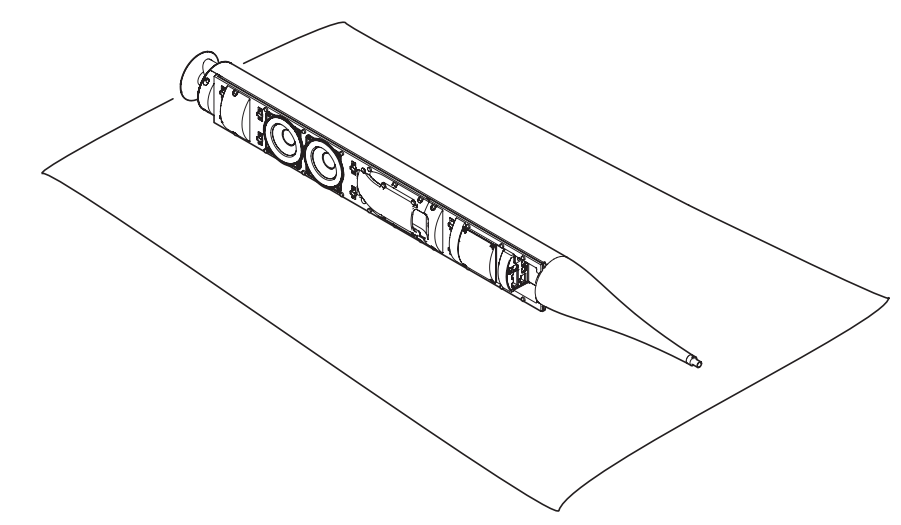

Manipule el altavoz con cuidado

• Cuando manipule el altavoz, asegúrese de colocarlo sobre una tela suave o similar para evitar cualquier marca sobre su superficie.

2

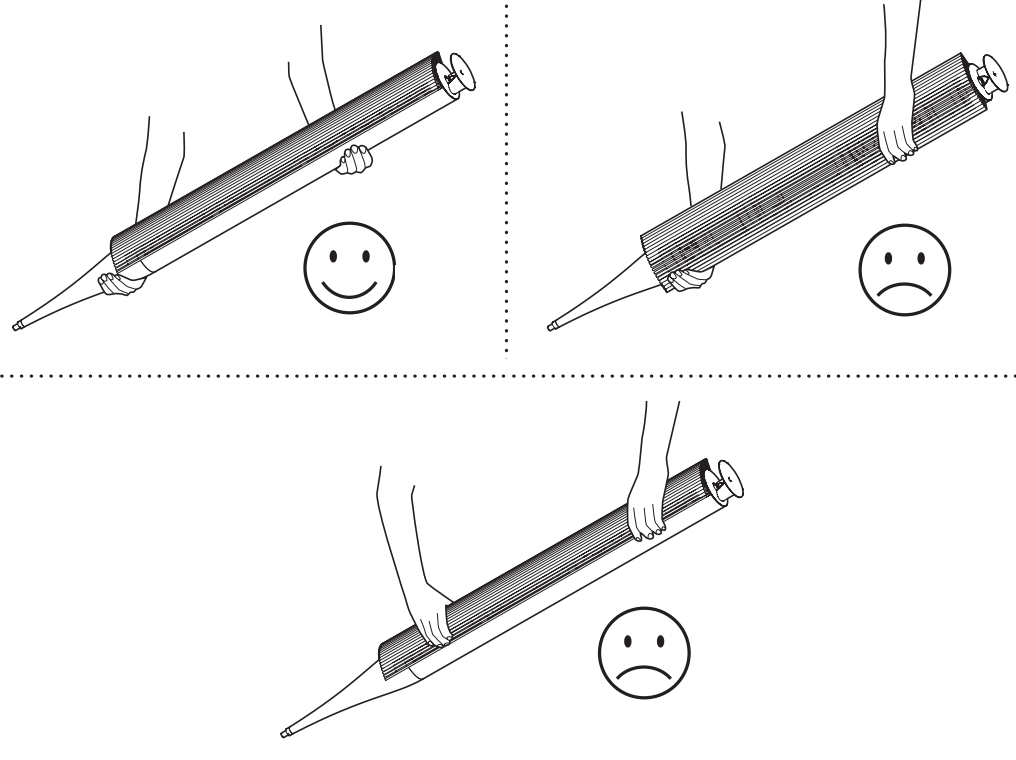

Utilice la pieza de aluminio para manipular el altavoz

• Para levantar el altavoz, sosténgalo por la parte superior e inferior de la pieza de aluminio situada en la parte trasera, como se muestra en la ilustración.

3

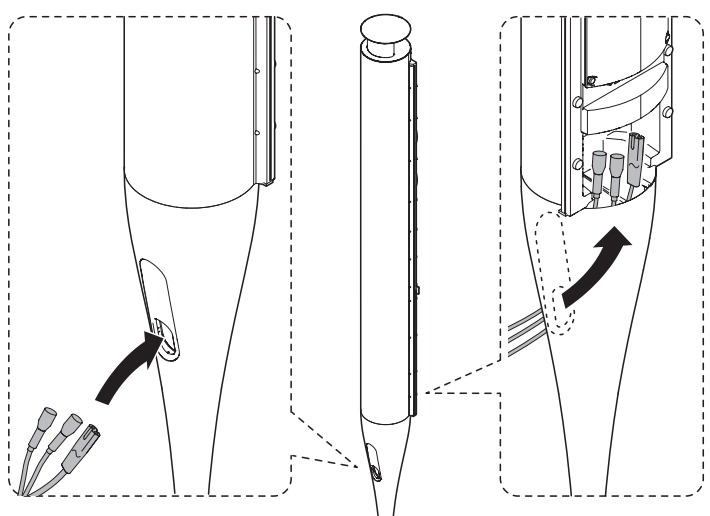

Inserte los cables conectores

• Inserte el cableado desde la parte trasera del altavoz, como se muestra en la ilustración.

4

Configure la conexión inalámbrica

• Configure sus productos de audio/vídeo de forma inalámbrica emparejándolos con los altavoces Beolab 18 o cree un sistema de sonido envolvente inalámbrico.
• Consulte la guía incluida en su transmisor inalámbrico (Beolab Transmitter 1, por ejemplo) para obtener información sobre cómo conectar el transmisor inalámbrico, el producto de audio o vídeo y los altavoces.
  Haga clic aquí para ver la imagen con mayor resolución.

5

Cables Power Link, Toslink™ o de entrada de línea

• Si opta por una instalación con cables, puede utilizar los cables Power Link, Toslink™ o de entrada de línea para conectar Beolab 18 con su producto de audio o vídeo. Si utiliza los cables TosLink™, deberá crear una configuración daisy chain como se muestra en la ilustración. Esto también es posible con los cables Power Link. Tenga en cuenta que los cables TosLink™ no deben doblarse más de un radio de 30 mm, ya que, de lo contrario, podría haber interrupciones en el rendimiento del audio.
  Haga clic aquí para ver la imagen con mayor resolución.

6

Utilice la pieza de aluminio para manipular el altavoz

• Ejemplos de conexiones. Coloque los cables siguiendo las instrucciones incluidas con las bases o los soportes. Tenga en cuenta que deberá regular el volumen de todas las entradas.
• La entrada marcada como SERVICE es solo para uso de servicio.

  Haga clic aquí para ver la imagen con mayor resolución.

7

Establezca la preconfiguración según la posición del altavoz

• Coloque el interruptor de posición (POS.) según el altavoz esté colocado junto a una pared, en una esquina o en un espacio abierto. La posición de la pared se mide a 15 cm desde el borde
  del altavoz más cercano a la pared.

  Haga clic aquí para ver la imagen con mayor resolución.

8

Asigne una función a cada altavoz

• Si la instalación está configurada con cables, coloque el interruptor de función (ROLE) según el altavoz esté colocado a la izquierda (L) o a la derecha (R) del producto de audio o vídeo. Si la instalación es inalámbrica, coloque siempre el interruptor de función en la posición inalámbrica (WL).

  Haga clic aquí para ver la imagen con mayor resolución.

9

Coloque las cubiertas

• (9a) Coloque la cubierta de conexión y empuje las esquinas inferiores hacia el interior del panel de conexión para encajarla.
• (9b) Monte la cubierta frontal.
• (9b) Coloque el altavoz en la base o soporte opcional (si procede).

  Haga clic aquí para ver la imagen con mayor resolución.

10

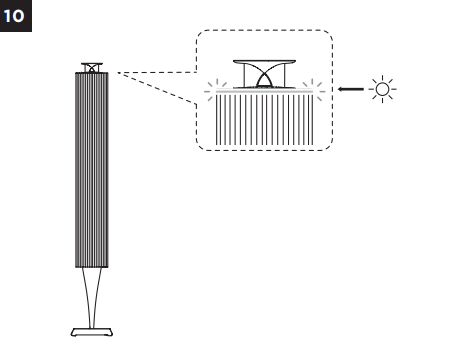

Indicador LED

• El indicador LED de Beolab 18 mostrará el estado del dispositivo una vez configurado. Para más información sobre el indicador LED, haga clic aquí.
