1

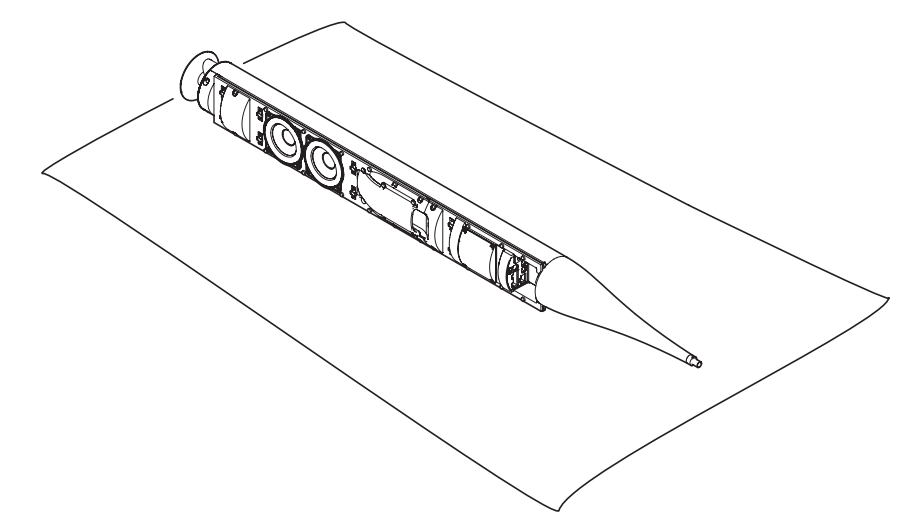

Manipulez votre enceinte avec soin

• Lorsque vous manipulez votre enceinte, assurez vous de la placer sur un tissu mou, afin d’éviter de faire des marques sur l’enceinte.

2

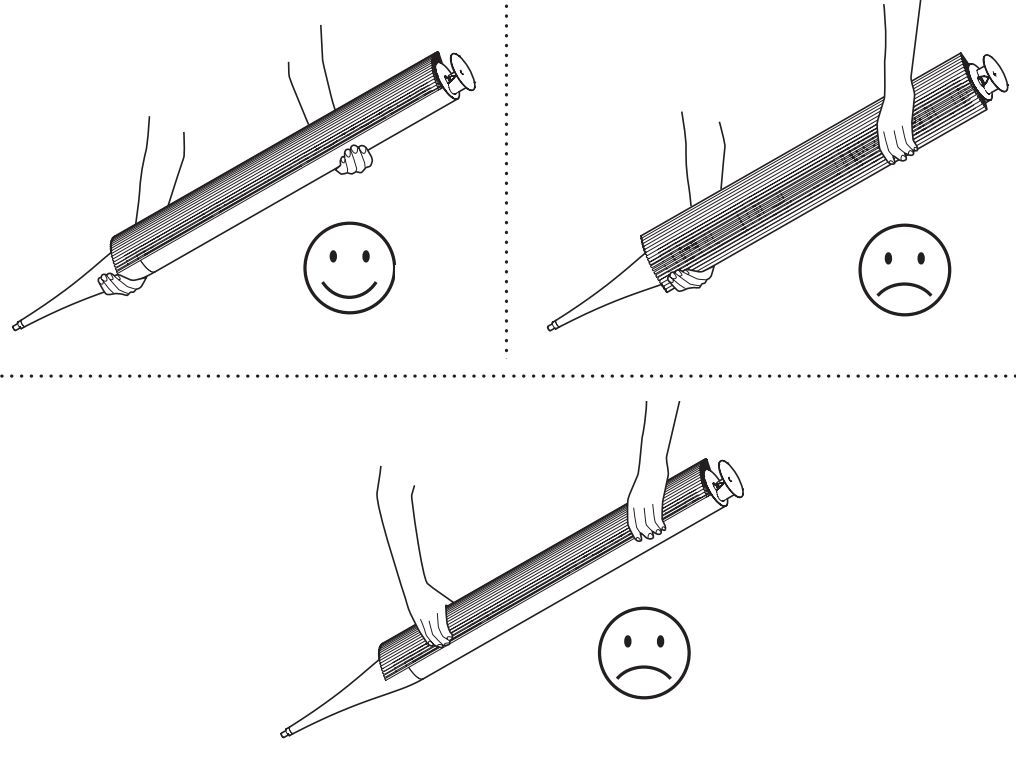

Utilisez la partie en aluminum pour la manipulation

• Pour soulever la poignée de l’enceinte en haut et en bas de l’arrière de la partie en aluminium, comme illustré.

3

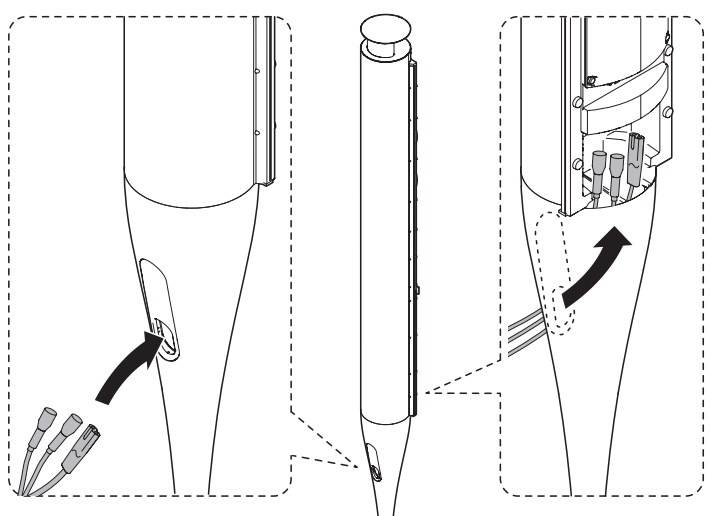

Insérez les câbles de connexion

• Les câbles doivent être insérés à l’arrière de l’enceinte, comme illustré.

4

Configurez votre connexion sans fil

• Configurez votre produit audio/vidéo sans fil avec une paire d’enceinte Beolab 18 ou créez un système de son surround.
• Voir le guide ci-joint avec votre transmetteur sans fil, par exemple le Beolab Transmitter 1, pour savoir connecter le transmetteur sans fil, votre produit audio/vidéo et votre enceinte.
  Cliquez ici pour voir l’image dans une meilleure résolution.

5

Power Link, Toslink™ ou câbles Line

• Si vous choisissez une configuration filaire, vous pouvez utiliser Power Link, Toslink™ ou des câbles Line pour une connexion entre votre Beolab 18 et votre produit audio/vidéo. Si vous utilisez des câbles TosLink™, vous devez créer une configuration en chaîne comme illustré ci-dessous. Il est également possible d’utiliser des câbles Power Link. Notez que les câbles TosLink™ ne doivent pas être tordus à un radius de plus de 30 mm car cela pourrait causer des perturbations dans les performances sonores.

  Cliquez ici pour voir l’image en meilleure résolution.

6

Utilisez la partie en aluminium pour la manipulation

• Exemples de connexions. Branchez les câbles selon les instructions fournies à votre base ou support. Notez que toutes les sorties doivent avoir un régulateur de volume.

• La prise SERVICE ne doit être utilisée que par un personnel qualifié pour l’entretien.

  Cliquez ici pour voir l’image en meilleure résolution.

7

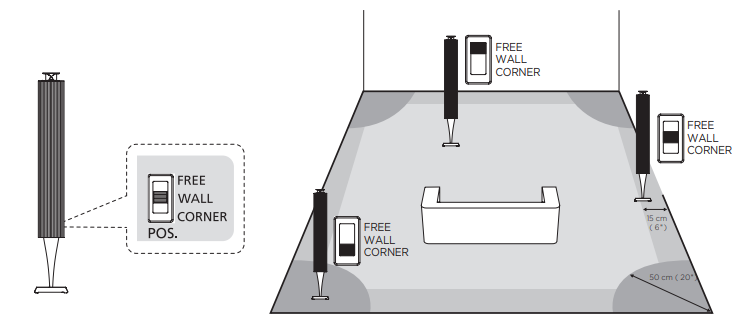

Configurez votre positionnement prédéfini préféré pour votre enceinte

• Configurez le changement de position (POS) selon que votre enceinte soit placée prêt d’un mur, d’un coin ou sur pied. La position murale doit être mesurée à 15 cm du bord de l’enceinte le plus proche du mur.

  Cliquez ici pour voir l’image en meilleure résolution.

8

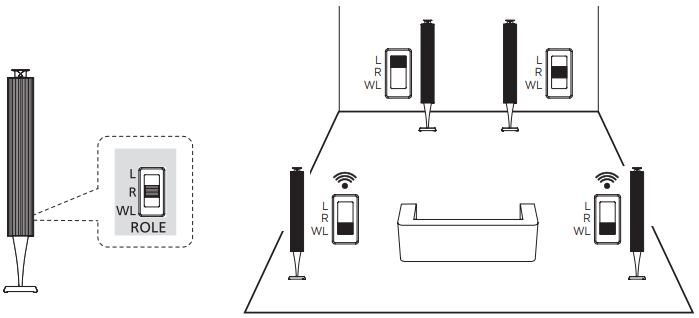

Donnez un rôle à chaque enceinte

• Si vous avec une configuration filaire, configurer la distribution (ROLE) selon que votre enceinte soir placée à gauche (L, left) ou à droite (R, right) de votre produit audio/vidéo. Si vous avez une configuration sans fil, configurer toujours la distribution sur sans fil (WL)

  Cliquez ici pour voir l’image en meilleure résolution.

9

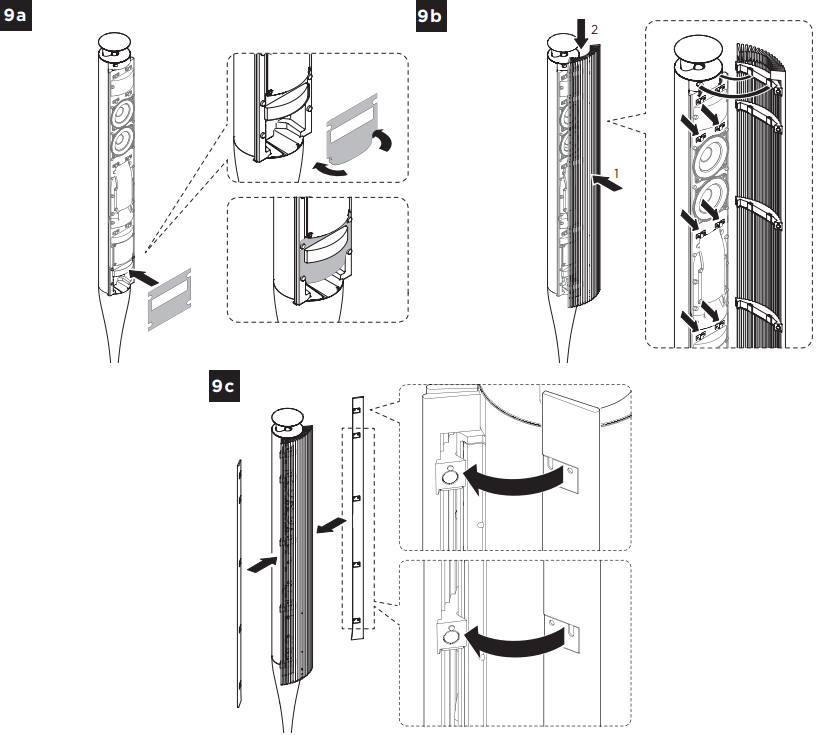

Installer le tissu acoustique

• (9a) Positionnez le tissu acoustique et poussez les coins inférieurs dans le panneau de connexion pour le maintenir en place.
• (9b) Installer la housse frontale

• (9c) et attachez les deux côtés de la housse quand votre enceinte est installé sur le support ou base optionnel.

  Cliquez ici pour voir l’image en meilleure résolution.

10

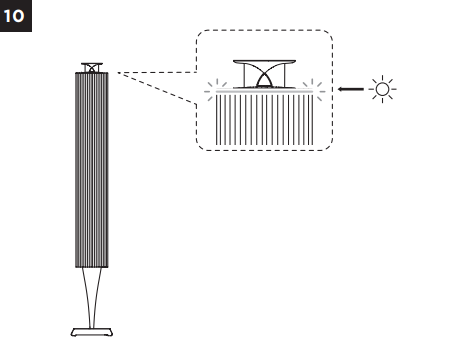

Le voyant LED

• Le voyant LED de votre Beolab 18 affichera le statut de l’appareil après sa configuration. Pour plus de détails sur le voyant LED, cliquez ici.
