Beolab 18 初始设置

请通过无线或有线的方式设置 Beolab 18 扬声器。请确保扬声器的摆放位置、设置步骤和连接方式均按照本操作指南或附带的操作指南进行。您也可以联系零售商咨询安装问题。底座和支架作为可选配件提供。

  1. mceclip0.png1

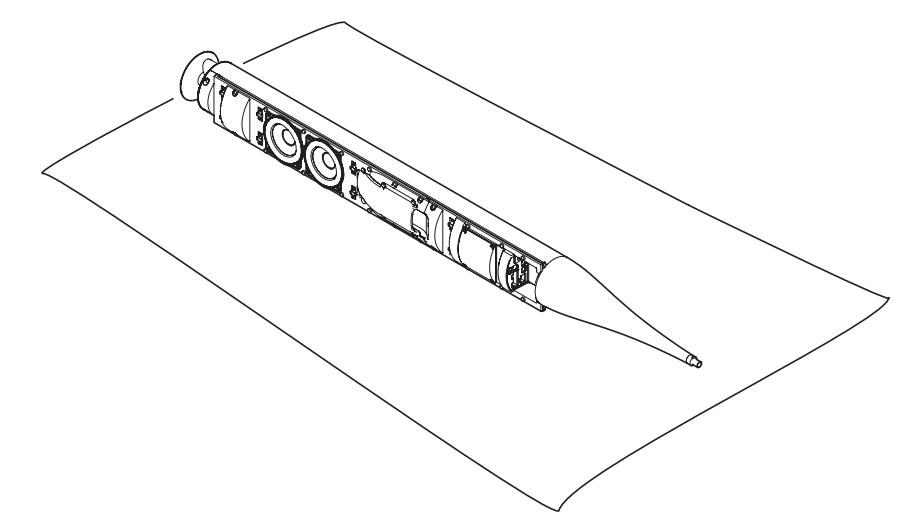

    轻拿轻放扬声器

    • 移动扬声器时,确保将其放置在柔软的布或类似的物品上,避免在扬声器上留下划痕。
  2. mceclip1.png2

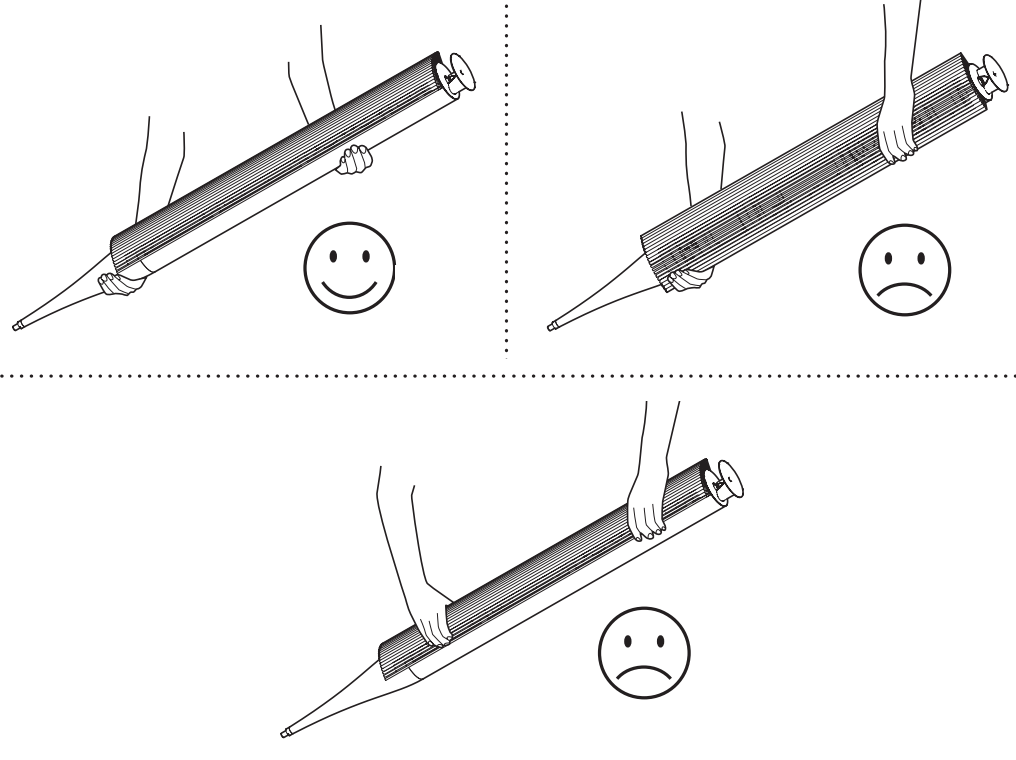

    握住机身铝制部分进行移动

    • 如图所示,请握住机身顶部和底部的铝制部分移动扬声器。
  3. mceclip2.png 3

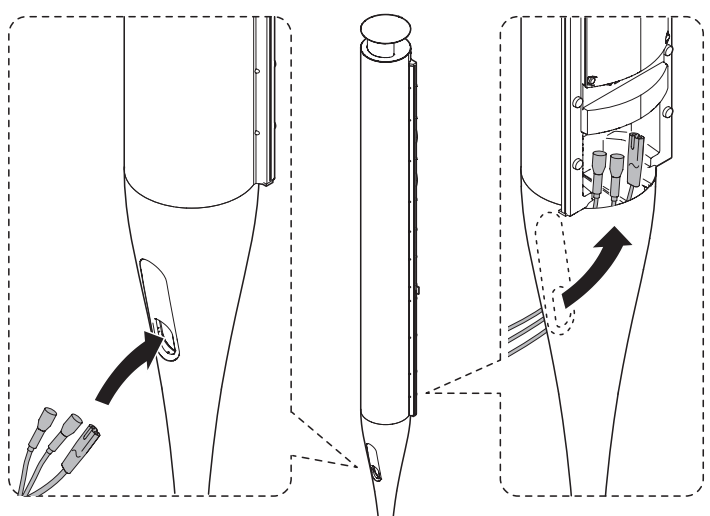

    插入连接线缆

    • 如图所示,线缆必须从扬声器后面插入。
  4. mceclip3.png 4

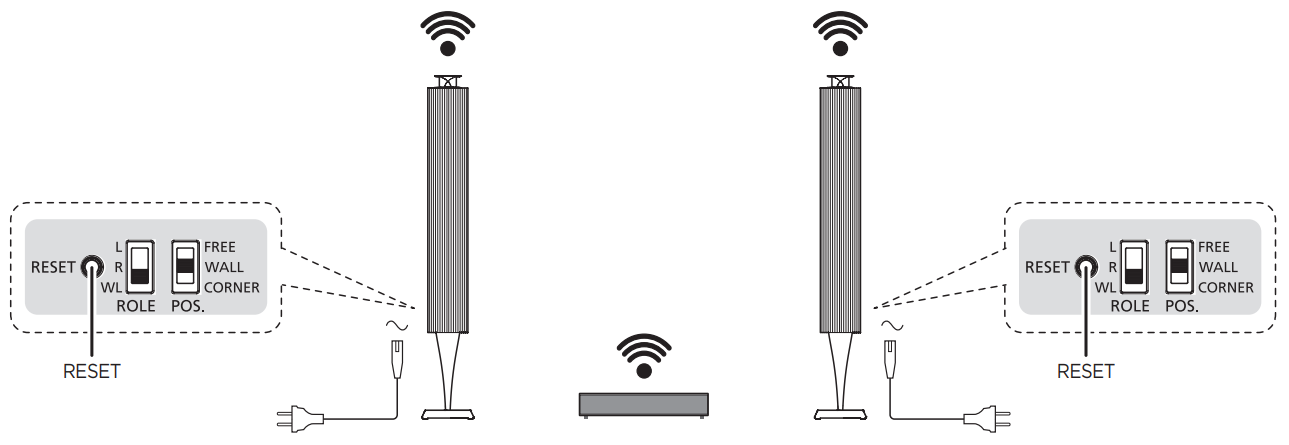

    设置无线连接

    • 使用一对 Beolab 18 无线设置音频/视频产品或设置无线立体声环绕系统。
    • 有关如何连接无线发射器、音频/视频产品和扬声器的信息,请参阅无线发射器,如 Beolab Transmitter 1 附带的指南。

      点击 此处 查看更高清的图示。
  5. setup118.jpg5

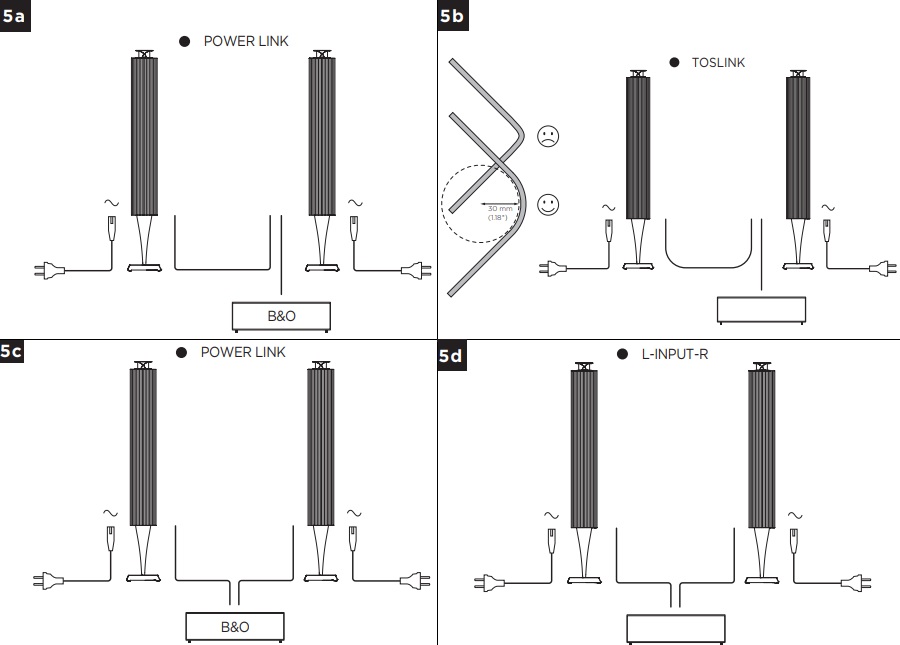

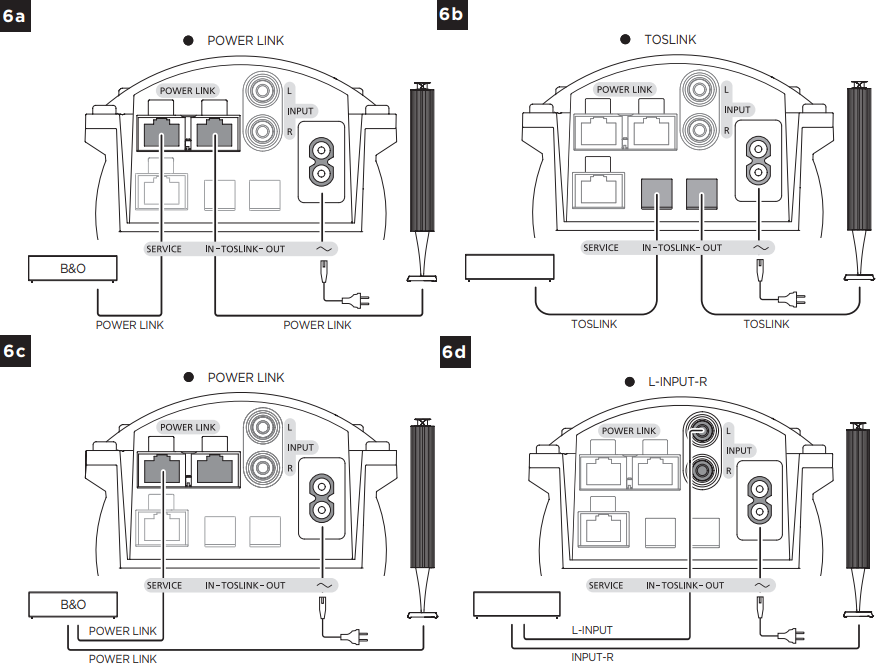

    Power Link,Toslink 或 Line 线缆

    • 您可以通过有线的方式,使用 Power Link,Toslink™ 或 Line 线缆将 Beolab 18 连接至音频/视频产品。使用 TosLink™ 线缆时,您必须进行图示中的菊花链设置。Power Link 线缆也可以实现该种方式。请注意,TosLink™ 线缆的弯曲半径不得小于 30 mm,否则可能会对声音性能产生干扰。

      点击 此处 查看更高清的图示。
  6. mceclip5.png6

    握住机身铝制部分进行移动

    • 连接示例。请按照底座或支架内的说明进行布线。请注意,所有的输入必须是音量调节。
    • 标记为 SERVICE 的插座仅供服务使用。

      点击 此处 查看更高清的图示。
  7. mceclip6.png 7

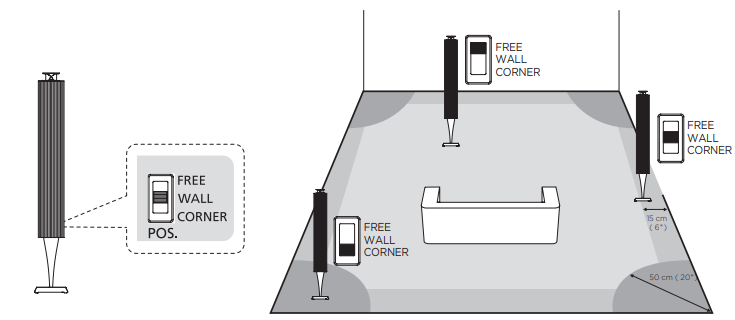

    预设扬声器的首选位置

    • 根据扬声器放置的位置,例如靠近墙,靠近角落或者单独放置,设置位置档(POS.)。扬声器最靠近墙的边缘与墙之间的距离为 15 厘米。

      点击 此处 查看更高清的图示。
  8. mceclip7.png 8

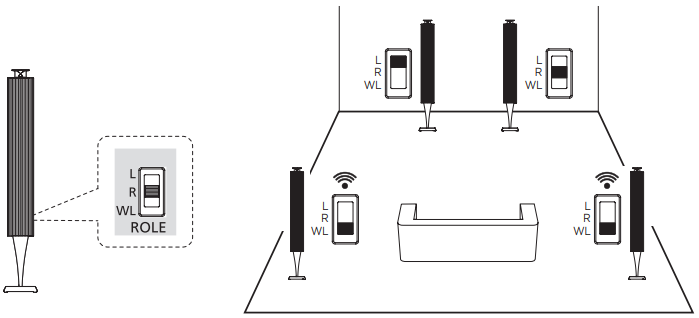

    为扬声器分配角色

    • 通过有线设置时,根据扬声器放置在音频/视频产品的左侧(L)或右侧(R)来设置角色档(Role)。通过无线设置时,请始终将角色档设置为无线模式(WL)。

      点击 此处 查看更高清的图示。
  9. mceclip8.png 9

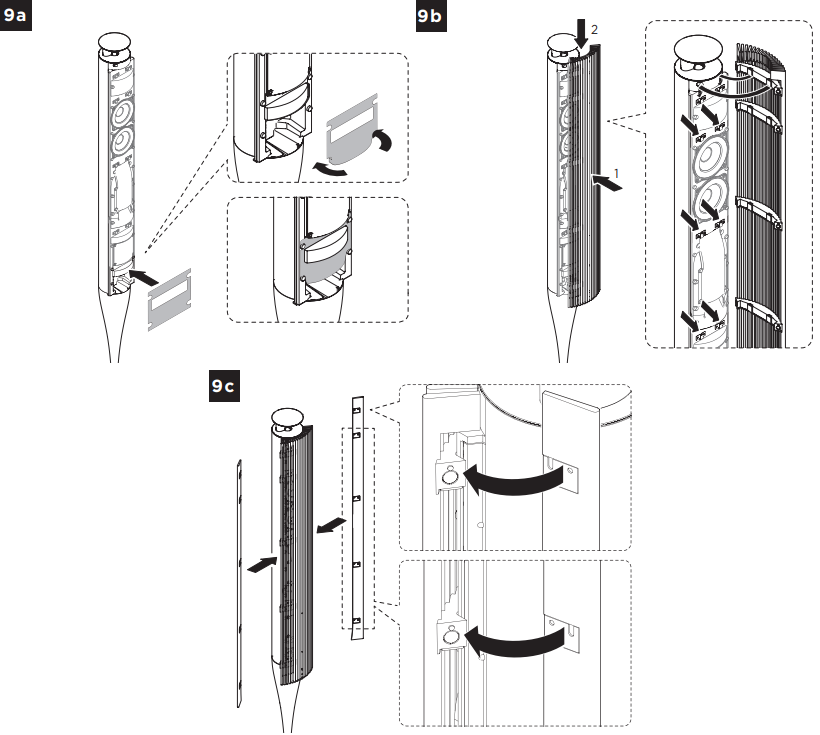

    安装前盖

    • 放置连接面板,将面板的下角推入扬声器的连接板内并使之固定
    • (9a) 安装前盖
    • (9b) 拧紧两侧盖
    • (9c) 当扬声器安装在可选底座或支架上时

      点击 此处 查看更高清图示。
  10. mceclip9.png10

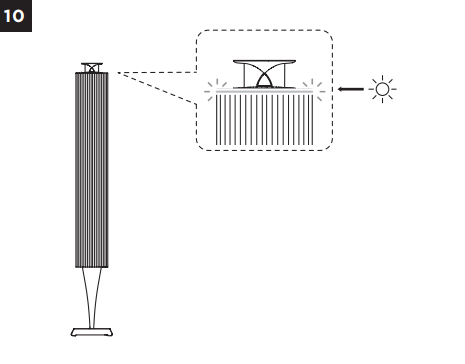

    LED 指示灯

    • 设置完成后,Beolab 18 的 LED 指示灯将表示设备的状态。请点击 此处 了解 LED 指示灯代表的含义。
